一、概述

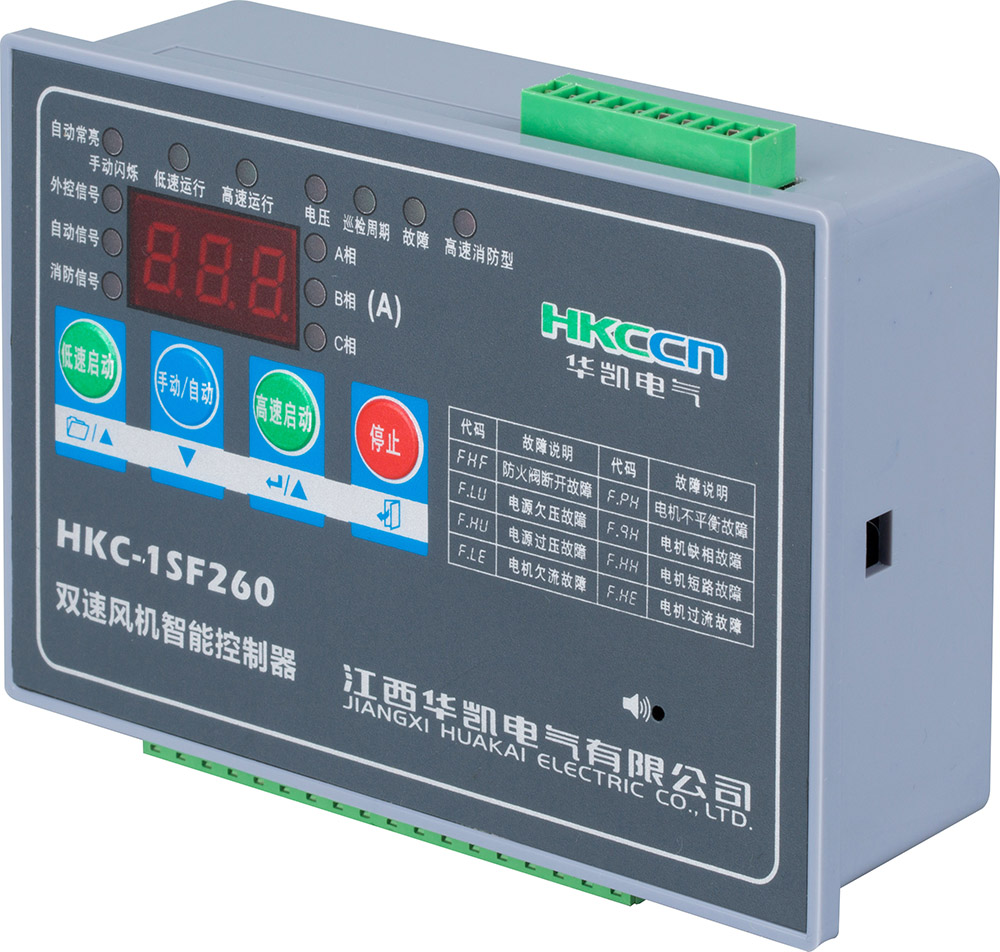

　　HKC-1SF260 双速风机智能控制器集成了各种信号控制和风机电流保护等功能，优化了控制保护线路，减少线路故障点，降低了故障发生率。

　　控制器适用于单台0.55kW~60kW交流380V的双速风机线路中，作为风机的启停控制和保护用。适用于各类排烟风机，平时兼消防两用风机，联锁排风机等。

　　采用数码管显示风机运行电流和各种工作状态。带菜单和故障语音播报功能：设置时菜单语音播报，设置状态和参数采用数码管显示，无须查阅说明书方便现场使；故障时，语音循环播报并在数码管上显示相应故障代码，便于查找和解决故障。

　　控制器具有优越的性价比，安装方便，功能全面，档次更高；购买成本远低于购买元件自己组装的材料和人工成本，特别适用于专业控制箱厂家批量生产。

二、主要特点

　● 控制线路简单：1台控制器＋3台接触器即可完成所有的控制和保护功能以及电流显示，节约元器件成本和人工工资。可取代传统的2台CPS（KB0）+接触器(1只)＋继电器(1只)等组成的双速电机控制器。也可控制2台CPS+1只接触器组成双速电机控制器。

　● 采用数码管显示各种设置参数、故障代码、电源电压、运行电流、巡检周期等状态。

　● 具有过流、短路、缺相等保护功能，并能显示最大运行电流。

　● 运行电流保护值可调，适用各种风机，且保护功能可关闭。

　● 高速运行可选择消防型（即过载只作用于信号，只报警不脱扣）确保事故时高速运行。

　● 当要求高速启动时，系统能自动先低速启动后再切换到高速，减小电动机的启动电流，延长电动机使用寿命。

　● 具有面板按键手动、消防模块、外控面板按钮、远程自动、DDC控制等多种控制方式。

　● 可选择本机自动、手动控制模式和外接按钮控制，可与风机防火阀连接使控制器停机。

　● 用户可编程信号输出触点，故障或运行状态远程指示。

　● 手动状态可设自动返回到自动状态等功能。自动巡检功能。

三、用户接线图
