一、概述

      HKC-2LP100S 型水泵（风机）电机智能控制器集成了各种信号控制功能，优化了双水泵控制线路，减少线路故障点，降低了故障发生率。

      控制器适用于交流三相电动机直接启动的双水泵或风机线路中，作为水泵或风机（排污泵、循环泵、离心泵、管道泵、生活供水泵、消防增压泵、排烟机等）电机的一用一备、故障换泵、自动轮泵等启停控制。

      控制器具有优越的性价比，安装方便，功能全面，档次更高；购买成本远低于购买元件自己组装的材料和人工成本，特别适用于专业控制箱厂家批量生产。1台控制器＝按钮开关(4只)＋手自动转换开关(1只)＋液位继电器＋继电器 (若干)＋电压表+复杂的接线＋更多的人工工资 。

      控制器功能完善，适用于各种场合，满足《16D303-2》图集要求，可减少控制箱厂库存，提高生产效率。

二、主要功能特点

   ● 1台控制器＝电压表(1只)＋按钮开关(4只)＋手自动转换开关(1只)＋电源变压器(1只)＋继电器(若干)＋液位继电器(1只)＋电压、时间继电器＋复杂的接线＋…… 。

   ● 一控二、一用一备控制模式可选，适用各种场合给排水控制。

   ● 手动按键 / 自动信号控制 2台电机，实现水泵或风机的一用一备、故障换泵、交替轮换、定时增泵、定时轮换、溢流双泵运行等功能。

   ● 水泵（风机）电机的过压、欠压、浸水、超温等保护。且电压保护功能可关闭。

   ● 故障换泵：双电机模式（1用1备、1主2备、2主1备）时，当任一电机出现故障，均可启动备用电机运行。

   ● 浮球开关、压力表（开关）、BA(DDC) 楼宇控制、消防控制等多种自动信号控制方式。消防控制具有最高优先级，任何状态下（故障和手动等），均能强制启动水泵电机工作。

   ● 可选择给水或排水工作方式。 　给水时，水源缺水（超低水位）时停机并报警； 　排水时，超高（溢流）液位时启动2台泵运行并报警。

   ● 运行增泵功能（可关闭） 　运行中，当主电机运行超过设定时长后仍没停机，备用电机自动启动运行，提高运行效率。

   ● 运行轮换功能 　运行中，当一台电机运行一定时间后，自动停止运行，切换到另一台电机运行；依次循环轮换，防止长期运行一台电机致过早损坏。

   ● 自动巡检功能 　当水泵长时间不使用时可设置定时自动巡检运行，防止水泵轴承生锈卡死等损坏发生。

   ● 语音播报功能 　查询或设置时菜单语音播报，设置状态和整定参数采用数码管直观显示，无须查阅说明书方便现场使用。当有故障发生时，语音循环播报并在数码管上显示相应故障代码，便于查找和解决故障。

   ● 用户可编程信号输出触点，故障或运行状态远程指示。

   ● 手动状态自动返回到自动状态等功能（可关闭）。

三、主要技术参数

   ● 工作条件：温度 -20~+45℃，湿度≤90%，无凝露、易燃易爆、腐蚀气体，无导电尘埃。

   ● 适用电机功率范围：三相380V，0.75kW～22kW直接启动。

   ● 控制方式：按键手动控制、自动信号控制、消防有源和无源控制。

   ● 控制输出方式：有源触点，AC220V。

   ● 控制器工作电源：AC220V±20%，50Hz, ≤3W。AC380V需订制。

   ● 过、欠压动作时间：≤30 秒（可关闭）。

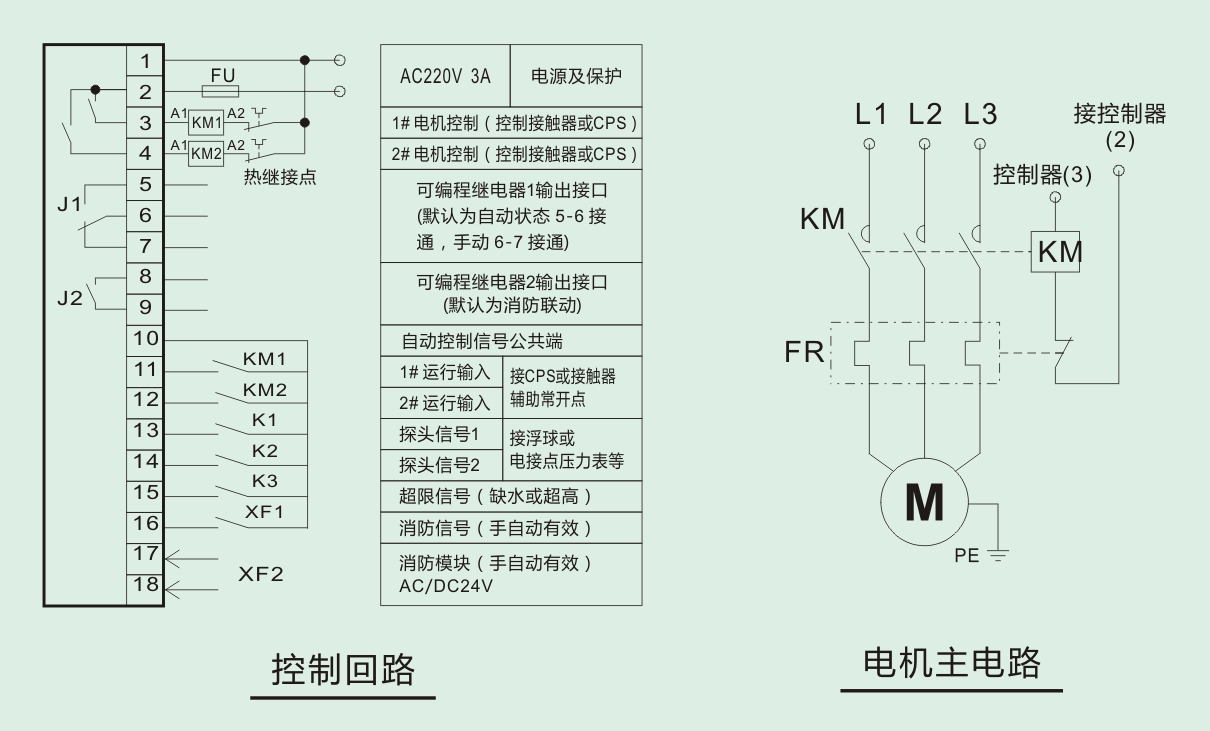

四、用户接线端子示意图

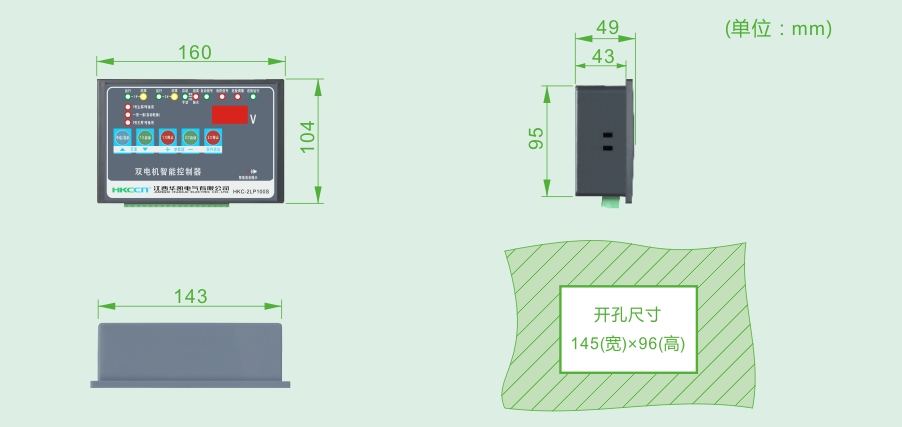

五、外形及安装尺寸
